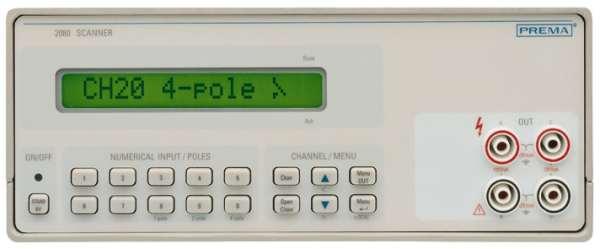

2080 Meßstellenumschalter

für den Betrieb vieler Meßstellen mit einem Meßinstrument

bis zu 80 Meßstellen umschaltbar (80 x 1-polig, 40 x 2-polig, 20 x 4-polig)
thermospannungsarm
kurze Umschaltzeiten
lange Lebensdauer durch spezielle Relais
sehr gute Isolation zwischen den Meßkanälen
Große, gut ablesbare LCD-Anzeige
ausgestattet mit IEEE488- und RS232-Schnittstellen für integrierte Meßsysteme
Fehlererkennung und Fehlerausgabe
stabiles, gut schirmendes Alugehäuse für ausgezeichnete EMV
Standard-Gehäusemaße: ½19''-Breite und 2 Höheneinheiten hoch

Universeller Meßstellenumschalter

Mit dem Meßstellenumschalter 2080 hat PREMA ein Gerät entwickelt, das höchsten Ansprüchen genügt und das zu einem sehr günstigen Preis. Durch den konsequenten Einsatz modernster Technologie entstand ein sehr zuverlässiges und bedienerfreundliches Instrument für die verschiedensten Fragestellungen in der Meßtechnik. Es bietet die effektive, kostengünstige Lösung für die unterschiedlichsten Meßaufgaben und das bei höchster Qualität.

Zuverlässig und effektiv

Der Meßstellenumschalter 2080 ist ein universell einsetzbares Gerät. Es erlaubt den Anschluß und die Abfrage von bis zu 20 Pt 100 Temperatursensoren oder das Umschalten und Abfragen von bis zu 40 Spannungsquellen. Die hohe Zuverlässigkeit des Gerätes prädestiniert es für den Einsatz in Forschung und Entwicklung, Qualitätskontrolle und Produktion. Der Meßstellenumschalter 2080 vereinfacht Ihren Meßaufbau und ermöglicht Ihnen ein wirtschaftlicheres Arbeiten. Sie sparen Kosten, weil Sie nicht mehrere Geräte anschaffen müssen um mehrere Meßstellen aufzunehmen.

Modernste Technik

Das Gerät bietet Ihnen modernste Technik zu einem sehr günstigen Preis. Bis zu 80 Kanäle 1-polig (wahlweise 40 Kanäle 2-polig oder 20 Kanäle 4-polig) können angesteuert werden, manuell oder vollautomatisch. Durch den besonderen Zweikammer-Aufbau sind die Meßkanäle sehr thermospannungsarm.

Die Verwendung von hochwertigen Relais führt zu einer langen Lebensdauer, was für den Anwender wiederum Kostenersparnis bedeutet. Die hohe Isolation der einzelnen Kanäle gegeneinander ist unerläßlich für eine korrekte Messung der an den Eingängen anliegenden Signale.

Flexibel und Benutzerfreundlich

Neben den hervorragenden technischen Eigenschaften zeichnet sich das 2080 durch seine Benutzerfreundlichkeit aus.

Die große, gut ablesbare LCD-Anzeige und das übersichtlich gegliederte Tastenfeld sorgen für eine einfache manuelle Bedienung. Ausgestattet mit IEEE- und RS232 Schnittstelle ist das Gerät voll automatisierbar. Mit dem PREMA-Befehlssatz steht eine einfache, intuitive Kommandosprache zur Verfügung, die auch den automatischen Betrieb des Scanners sehr einfach und transparent gestaltet.

Alle diese Eigenschaften machen das Gerät zu einem sehr flexiblen Werkzeug in der Meßtechnik.

Hohe Kompatibilität und Systemfähigkeit

Hervorragend geeignet ist das 2080 auch im automatischen Testsystem.

Die beiden standardmäßig verfügbaren Schnittstellen IEEE488 und RS232 sorgen für einen vielseitigen Einsatz im System. Eine hohe Kompatibilität zu anderen Meßinstrumenten ist durch die beiden Standardschnittstellen ebenfalls gewährleistet.

Diverses meßtechnisches Zubehör wie z. B. Adapterkarte und Isothermalblock ergänzen das Gerät.

Anwendungen

Der Meßstellenumschalter 2080 kommt in den unterschiedlichsten Bereichen zur Anwendung, z.B. im Bereich der Forschung und Entwicklung, wo es auf höchste Flexibilität ankommt, im Bereich der Qualitätskontrolle, wo die präzise Einhaltung der Spezifikationen entscheidend ist und im Bereich der Produktion, wo eine einfache Bedienung und ein zuverlässiger Betrieb wichtig sind.

Beispiele für den Einsatz des Scanners 2080 zusammen mit dem Digitalmultimeter 5017 sind die automatische Erstellung und Überwachung eines Temperaturprofiles oder die Überwachung der Betriebsparameter von Vakumpumpen. Weitere Beispiele sind die Kontrolle der Kenndaten von aktiven Bauelementen oder die Abfrage der Drehzahlen von Motoren. Der Scanner eignet sich immer dann, wenn mehrere Meßstellen mit einem Meßinstrument ausgelesen werden sollen. Dabei bietet die Verwendung eines Meßstellenumschalters sowohl meßtechnische als auch wirtschaftliche Vorteile. Durch den Einsatz eines Scanners werden Meßfehler eliminiert, wie z. B. unterschiedliche Drift bei mehreren Meßgeräten, verschiedene Offsets und Sie reduzieren deutlich den Aufwand für die Programmierung. Gleichzeitig sparen Sie Kosten und arbeiten produktiver, denn der Scanner ermöglicht es, statt vieler ein Meßgerät zu benutzen.

Seitenanfang

Spezifikationen
Kanäle	80 Kanäle 1-polig, 40 Kanäle 2-polig 20 Kanäle 4-polig
Schaltungsart	bistabile potentialfreie Relais
Thermospannung	typisch unter 1µV, max 2µV nach 1,5h Aufwärmzeit
Max. Spannung zwischen 2 Kontakten	125 Vpk mit der Begrenzung 10⁶ VHz.
Max. Messpannung	125 Vpk mit der Begrenzung 10⁶ VHz.
Messfunktionen	Volt, Ohm, Hz, °C
Max. Durchgangswiderstand (pro Leitung)	ca. 1 W
Lebensdauer	2 * 10⁸ Schaltspiele (0,1 A, 10 Vdc)
Isolationswiderstand zwischen 2 Kontakten	3 GW bei rel. Luftfeuchtigkeit unter 60%
Isolationswiderstand gegen Gehäuse	3 GW bei rel. Luftfeuchtigkeit unter 60%
Kapazität	kleiner 100 pF zwischen den Kontakten
Sicherheit	erfüllt EN 61010 Schutzleiter ist galvanisch mit dem Gehäuse verbunden
Aufwärmzeit	1,5 h bis Thermospannungen unter 1 µV sind
Umgebungstemperatur	Betrieb: 10°C bis 45°C Lagerung: -25°C bis 60°C
Luftfeuchtigkeit	Betrieb: 20% bis 75% (0°C bis 25°C); 20% bis 65% (25°C bis 45°C) Lagerung: 10% bis 90% (40°C) Transport : 5% bis 95% (40°C); jeweils nicht kondensierend
Stromversorgung	Spannung: 230V (115V umschaltbar) 115V +15%, -22% Netzsicherung mit 0,4A träge 230V +15%, -22% Netzsicherung mit 0,2A träge Leistung: typ. 20 VA / max. 50 VA Frequenz: 47 bis 63 Hz
Gewicht	ca. 3,4 kg
Gehäuse	½-19-Zoll-Gehäuse 2HE Aluminium-Druckguß
Abmessungen	Höhe ca. 101 mm mit Füßen ca. 94 mm ohne Füße (2 HE) Breite ca. 225 mm (½ 19 Zoll) Tiefe ca. 375 mm
