Digitalmultimeter 6048

Höchste Genauigkeit und Auflösung, 8 1/2 Stellen

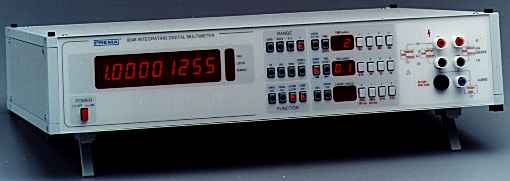

Photo des Multimeters 6048
Das DMM 6048 ist ein Multimeter der obersten Leistungsklasse. Aufgrund seiner Fähigkeiten bietet sich der Einsatz besonders in Prüf- und Kalibrierlabors sowie in der Grundlagenforschung an.



Wählen Sie die technischen Daten, die Sie interessieren:
Gleich-
spannung 		 Wechsel-
spannung		 Gleich-
strom		 Wechsel-
strom		 Widerstand Temperatur


Driftkompensation

Ein entscheidendes Leistungsmerkmal des DMM 6048 ist die Ausstattung mit der internen, automatischen Kompensation von Temperaturdriften. Damit wird ein typischer Temperaturkoeffizient von ±0,05 ppm pro ºC erreicht wird. Dies garantiert dem Anwender die hervorragenden technischen Daten des Gerätes auch in dem erweiterten Temperaturbereich von 23 ± 5ºC, so daß auch unter schwierigen äußeren Bedingungen noch sehr genau gemessen werden kann. Dieses Gerät ist somit auch für den Einsatz außerhalb des Kalibrierlabors bestens geeignet.



Hohe Serientaktunterdrückung

Das 6048 besitzt eine hervorragende Serientaktunterdrückung von über 100dB. Diese wird durch eine phasenstarre Ankopplung der Untermeßzeiten des AD-Wandlers an die Netzperiodendauer durch eine PLL-Schaltung erreicht.



Echtzeit-Ratiomessung

Die Echtzeit-Ratiomessung ist beim DMM&#nbsp6048 als Option verfügbar. Hierbei wird das Verhältnis von zwei Gleichspannungen in Echtzeit bestimmt. Diese Art der Ratiomessung hat sich unter anderem in der Brückenmesstechnik bewährt, da Schwankungen der Brückenspeisespannung stark unterdrückt werden.



Ständige Qualitätskontrolle

Die angebenen Genauigkeitsdaten erfordern geeignete Selektions- und Testverfahren für alle kritischen Bauelemente. Vor dem Einbau in das DMM 6048 werden z.B. die Referenzen in einer mehr als 1000-stündigen Stabilitätsuntersuchung getestet. Effektivwertgleichrichter und Widerstände unterliegen ebenfalls langen Auswahltests. Weiterhin findet ein Burn-In des kompletten Gerätes nach dessen Fertigstellung statt.
Die Kalibrierung erfolgt mit Normalen, die sich auf Standards der Physikalisch-Technischen Bundesanstalt in Braunschweig zurückführen lassen. Zusätzlich werden alle Geräte einem 90 Tage dauernden Stabilitätstest unterzogen, bei dem die spezifizierten Daten wie Stabiltität und Genauigkeit sorgfältig überprüft werden.


Das PREMA Mehrfach-Rampen-A/D-Verfahren



Technische Daten



6048 - Gleichspannung
Bereiche  ±200mV / ±2V / ±20V / ±200V / ±1000V
Anzeige  Meßzeiten  Max. Anzeige  Auflösung
20 / 40 ms  19.999  10 µV
0,1 / 0,2 / 0,4 s  199.999  1 µV
1 / 2 s  1.999.999  100 nV
4 / 10 s  19.999.999  10 nV
20 / 40 / 80 s  199.999.999  10 nV
Stabilität (24h) und Fehlergrenzen (1 Jahr)  ±(ppm der Anzeige + ppm der max. Anzeige)
Bereich  24h, 23±5ºC  1 Jahr, 23±5ºC
±200 mV  1,0 + 1,0  6,0 + 1,5
±2 V  0,5 + 0,5  5,0 + 1,0
±20 V  0,5 + 0,5  5,0 + 1,0
±200 V  1,0 + 1,0  7,0 + 1,5
±1000 V  1,0 + 1,0  8,0 + 1,5
Eingangswiderstand  ±200 mV, ±2 V  > 10 GOhm
±20 V, ±200V, ±1000V  = 10 MOhm
Störunterdrückung  Serientaktunterdrückung:  50/60 Hz Netz ±5% > 100 dB
Gleichtaktunterdrückung:  Vdc: 160 dB; 50Hz Netz: 160dB


Seitenanfang  Daten 5017  Daten 8017



6048 - Wechselspannung
Wandlungsart  echter Effektivwert (True RMS)
Bereich  200 mV, 2 V, 20 V, 200 V, 700V
Meßzeiten  100 ms bis 20 s
Max. Anzeige  1 999 999 (max. Auflösung 100 nV)
Fehlergrenzen (1 Jahr)  ±(% der Anzeige + % der max. Anzeige), 1 Jahr, 23±5ºC
Bereich  20Hz bis 40Hz  40Hz bis 1kHz  1kHz bis 10kHz  10kHz bis 100kHz  100kHz bis 1MHz
200 mV  0,1 + 0,01  0,03 + 0,01  0,03+ 0,07  3 + 0,1
2 V  0,1 + 0,01  0,02 + 0,007  0,03+ 0,07  0,1 + 0,1  2 + 0,1
20 V  0,1 + 0,01  0,02 + 0,007  0,02+ 0,07  0,1 + 0,1  2 + 0,1
200 V  0,1 + 0,01  0,02 + 0,007  0,02+ 0,07  0,1 + 0,1  2 + 0,1
700 V  0,1 + 0,01  0,04 + 0,007
Gleichspannung: ±(0,1 % Az. + 0,05 % m.Az.)



Seitenanfang  Daten 5017  Daten 8017




6048 - Gleichstrom
Bereich  ±2000 mA
Meßzeiten  20 ms bis 80 s
Max. Anzeige  1.999 999
Max. Auflösung  1µA
Fehlergrenzen (1 Jahr)  ±(% der Anzeige + % der max. Anzeige)
Bereich  1 Jahr, 23±5ºC
±2 A  0,003 + 0,001


Seitenanfang Daten 5017 Daten 8017


6048 - Wechselstrom
Bereiche  2000 mA
Meßzeiten  100 ms bis 20 s
Max. Anzeige  1.999.999
Max. Auflösung  10 µA
Fehlergrenzen (1 Jahr)  ±(% der Anzeige + % der max. Anzeige)  1 Jahr, 23±5ºC
Bereich  30 Hz bis 1kHz  1kHz bis 10 kHz
±2 A  0,04 + 0,04  0,2 + 0,07



Seitenanfang  Daten 5017  Daten 8017




6048 - Widerstand
Bereiche  200 Ohm / 2 kOhm / 20 kOhm / 200 kOhm / 2 MOhm / 20 MOhm / 200 MOhm
Auflösung  Meßzeiten  Max. Anzeige  Auflösung
20 / 40 ms  19.999  10 mOhm
0,1 / 0,2 / 0,4 s  199.999  1 mOhm
1 / 2 s  1.999.999  100 µOhm
4 / 10 s  19.999.999  10 µOhm
20 / 40 / 80 s  199.999.999  10 µOhm
Stabilität (24h)  ±(ppm der Anzeige + ppm der max. Anzeige)  Fehlergrenzen (1 Jahr)
Bereich  24h, 23±1ºC  1 Jahr, 23±5ºC
200 Ohm  2,0 + 1  8,0 + 20
2 kOhm  2,0 + 1  7,0 + 5
20 kOhm  1,0 + 1  7,0 + 5
200 kOhm  2,0 + 1  7,0 + 5
2 MOhm  4,0 + 2  9,0 + 10
20 MOhm  7,0 + 3  15,0 + 60
200 MOhm  40,0 + 10  9,0 + 60



Seitenanfang  Daten 5017  Daten 8017




6048 - Temperatur (Pt100 Platinsensoren)
Meßverfahren  Vierdraht-Widerstandsmessung mit Linearisierung nach DIN IEC 751 für Pt100
Bereich/Auflösung  -200ºC bis 850ºC mit 0,01ºC Auflösung
Fehlergrenzen (1 Jahr)  0,05ºC, bei 23±5ºC (ohne Fühlertoleranz)



Seitenanfang  Daten 5017  Daten 8017  Pt100-Fühler 3011/3012




6048 - Sonstiges
Schnittstellen  IEEE488 - Schnittstelle nach 488.1 Norm; Gerätetreiber für LabView auf Anfrage




Software
"PREMA-Control für DOS" im Lieferumfang enthalten
